MQ3 | NarrowLift

MQ3 Narrow Lift

Der Aufzug für extreme Schachtabmessungen

Sie suchen nach einem Aufzug ohne Schachtgrube und ohne Schachtkopf, weil Sie im Neubau oder einem Bestandsgebäude keine Grube oder keinen Kopf realisieren können?

Herzlichen Glückwunsch! Sie haben ihn gefunden!

Unser Narrow Lift ist die ideale Lösung als Aufzug ohne Unterfahrt oder ohne Überfahrt, wie Schachtgrube und Kopf manchmal nicht ganz korrekt genannt werden.

Mit seiner stark reduzierten Grube (Schachtvertiefung) oder einer bauseitigen Rampe von nur 150mm und dem extrem reduzierten Schachkopf von 2500mm lässt sich eigentlich überall ein richtiger Aufzug realisieren.

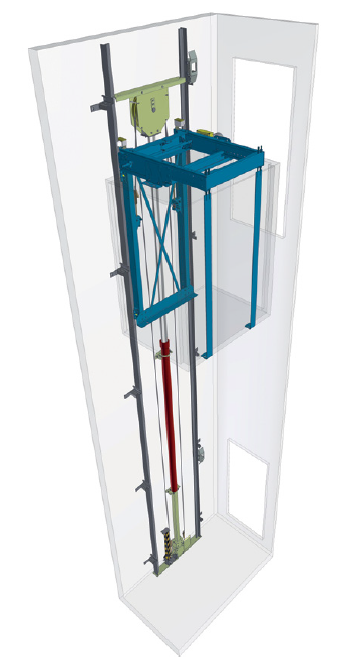

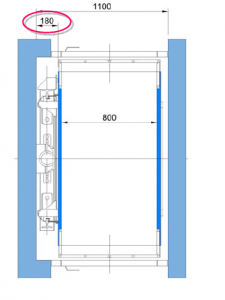

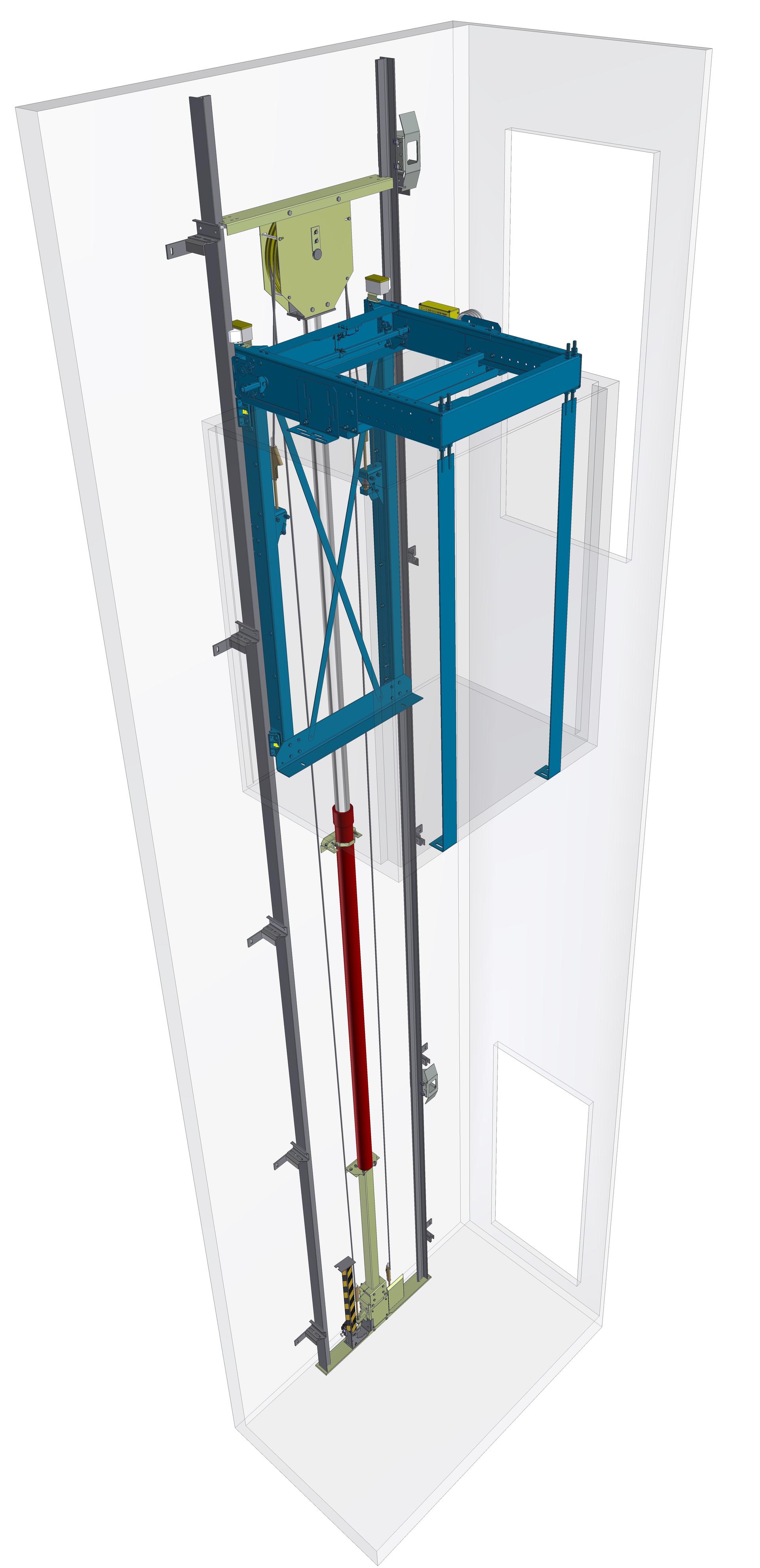

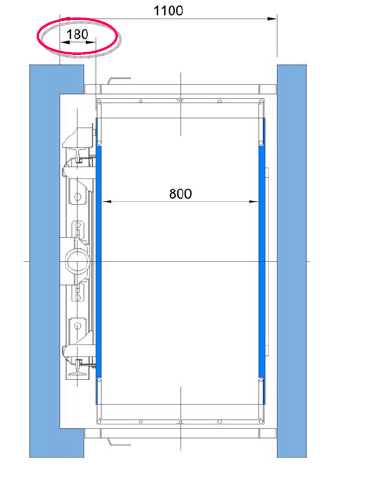

Aber nicht nur das! Der Kabinentragrahmen des MQ3 Narrow Lift ist so kompakt, dass auch in einen extrem schmalen Schacht eine sehr breite Kabine installiert werden kann. Oft wird so aus einem ehemals nicht behindertengerechten Aufzug eine behindertengerechte Kabine nach Norm DIN 18040 bzw. EN 81-70, sodass der Umbau und Einbau KfW-förderungsfähig ist. Konkret benötigt der Tragrahmen neben der Kabine nur 180 mm Platz. Mit notwendigen Sicherheitsabständen muss der Schacht somit nur 260mm breiter als die Kabine sein!





Der Narrow Lift ist somit Ideal zum Ersetzen von Schraubenspindelliften oder Plattformliften mit Totmannsteuerung durch einen richtigen Aufzug mit automatischer Selbstfahrersteuerung.

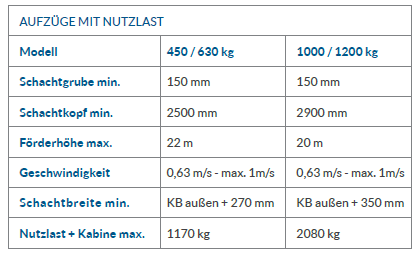

Die wichtigen Punkte

  • Aufzug nach Aufzugsrichtlinie 2014/33/EU zertifiziert
  • für Neubau oder Bestandsgebäude
  • Nutzlasten bis 1200 kg
  • extrem reduzierte Schachtgrube 150mm
  • extrem reduzierter Schachtkopf 2500mm
  • extrem reduzierte Schachtbreite von Kabinenbreite + nur 260mm
  • ein Zugang oder Durchladung
  • idealer Ersatz von Schraubenspindelliften und Plattformliften
  • Selbstfahrersteuerung

Details für die Techniker

  • maschinenraumlos
  • Geschwindigkeit bis 0,63m/s
  • sinnvolle Förderhöhen bis 20m
  • moderner fluitronischer Antrieb mit schweizer Liftregelventil Bucher iValve
  • optionale Ausführung energy+ mit Frequenzregelung
  • nicht wassergefährdendes Fluid auf Wunsch
  • Kabinen, Türen und Tableaus nach unseren Ausstattungslinien QUASAR und KALEIDO oder ganz individuell
  • ein bauseitiger Kabinenbodenaufbau erhöht das Grubenmaß
